Lichtwellenleiter Montage: professionelle LWL-Installation mit GRAEF
Lichtwellenleiter bilden die physikalische Grundlage moderner Datenkommunikation. Ob im Gebäudeinneren, in Industrieanlagen oder im öffentlichen Netzausbau – überall dort, wo hohe Übertragungsraten, geringe Latenz und elektromagnetische Störungsfreiheit gefragt sind, sind Glasfaserkabel die technisch überlegene Wahl gegenüber kupferbasierten Leitungen. Doch die Qualität einer LWL-Strecke steht und fällt mit der Sorgfalt ihrer Montage: Schlechte Spleißverbindungen, ungenügende Zugentlastung oder fehlende Messprotokolle mindern die Übertragungsleistung dauerhaft. Die GRAEF Gruppe führt Lichtwellenleiter-Montagen fachgerecht und normkonform durch – von der Planung über die Verlegung und das Spleißen bis zur abschließenden Messtechnik und Dokumentation.
Was Lichtwellenleiter-Montage in der Praxis bedeutet
LWL-Montage umfasst weit mehr als das einfache Verlegen eines Kabels. Schon bei der Auswahl des richtigen Fasertyps – Singlemode oder Multimode, Innen- oder Außeninstallation, direkte Erdverlegung oder Rohrverbände – sind objektspezifische Entscheidungen zu treffen. Anschließend folgt die mechanische Verlegung: Kabeltrassen vorbereiten, Mindestbiegeradien einhalten, Zugkräfte kontrollieren und ausreichende Reserveschleifen einbauen.
An Verbindungspunkten, Übergaben und Spleißverteilern müssen die einzelnen Fasern präzise zusammengeführt werden. Bei der Schweißspleißung – dem Verfahren für dauerhaft niedrige Dämpfungswerte – werden die Glasenden bearbeitet, exakt ausgerichtet und thermisch verschmolzen. Der Ablauf folgt dabei klaren technischen Vorgaben: Jede Verbindung wird geprüft, jede Abweichung protokolliert. Unsere
Glasfaser-Spleißarbeiten nach ZTV 48 entsprechen den einschlägigen Normanforderungen für öffentliche und gewerbliche Infrastrukturprojekte.
- Auswahl des geeigneten Kabeltyps für den jeweiligen Einsatzort
- Normkonforme Verlegung mit Einhaltung aller Mindestbiegeradien
- Schweißspleißung für dauerhaft niedrige Einfügedämpfung

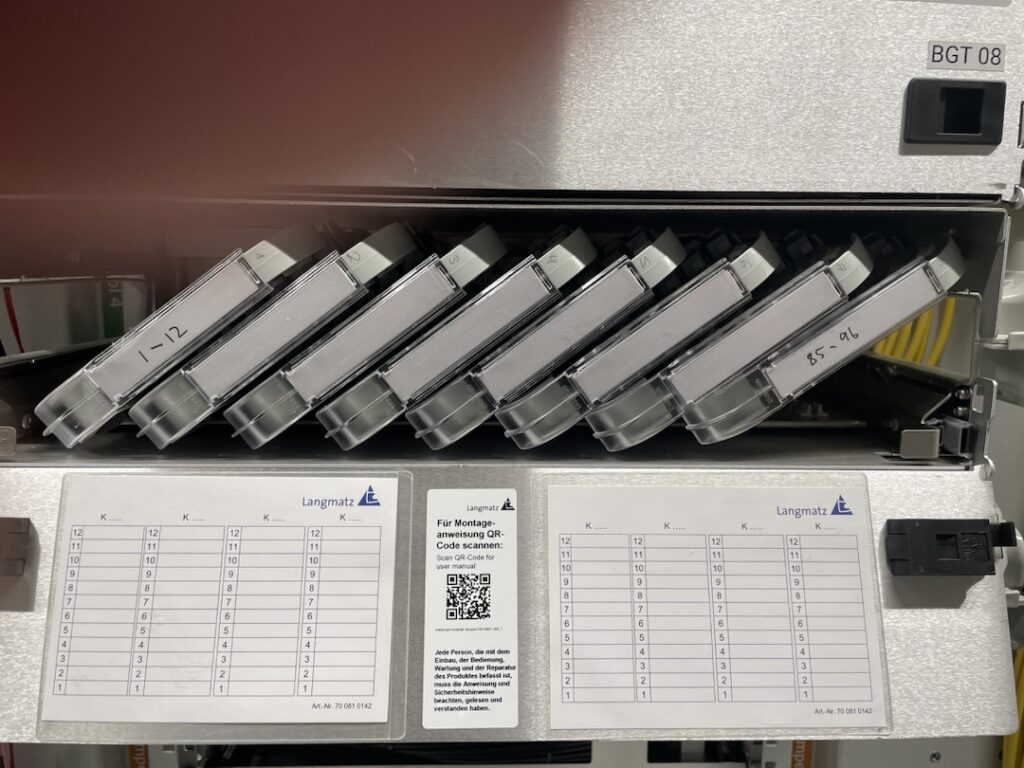

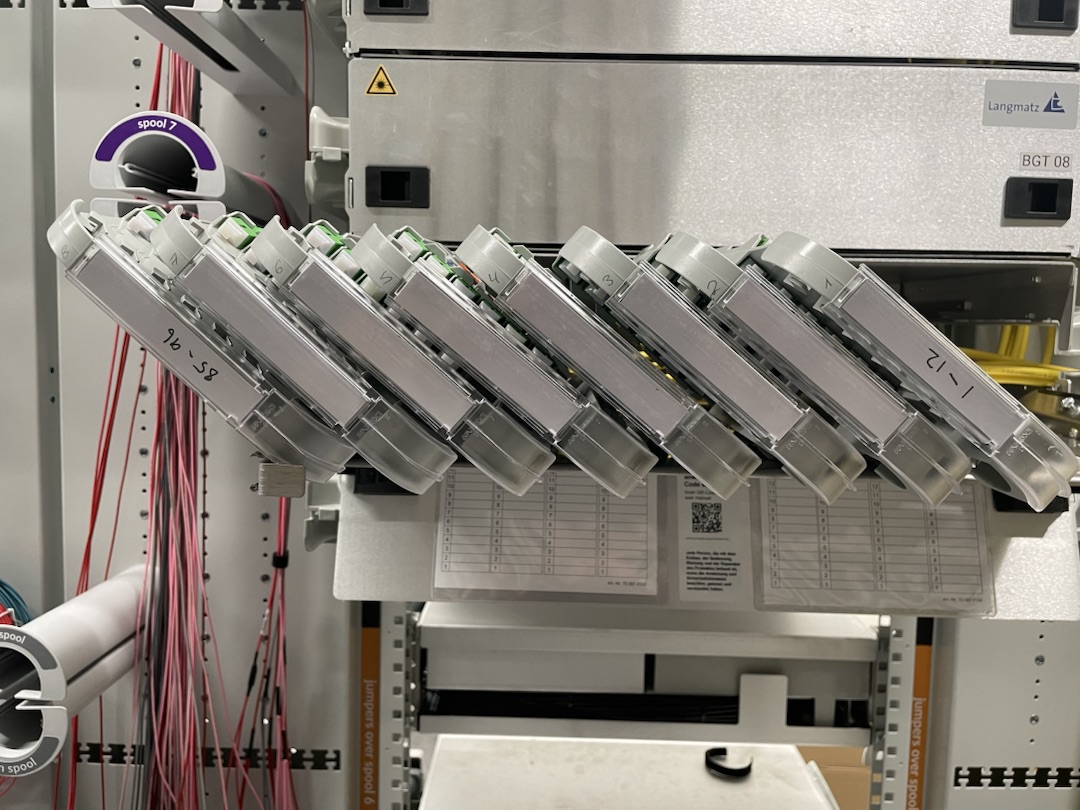

- Bestückung von Spleißverteilern und Rangierfeldern
- Messtechnische Überprüfung jeder Faser nach Abschluss
- Vollständige Dokumentation aller Messwerte und Verbindungsdaten
Normen und Standards: ZTV 48 und ZTV-TKNetz 48
Im deutschen Infrastrukturausbau gelten für LWL-Montagen verbindliche technische Anforderungen, die in der ZTV 48 und der ZTV-TKNetz 48 festgelegt sind. Diese Zusätzlichen Technischen Vertragsbedingungen regeln Tiefe und Aufbau von Kabelgräben, Mindestabstände zu anderen Leitungen, Kennzeichnung, Sicherungsmaßnahmen und die Anforderungen an Muffen und Kabelschutzrohre.
Gerade bei Projekten im öffentlichen Raum – Gehwege, Straßen, öffentliche Gebäude – ist die Einhaltung dieser Normen Voraussetzung für die Abnahme durch Auftraggeber und Behörden. Die GRAEF Gruppe führt Glasfaser-Ausbauarbeiten nach ZTV-TKNetz 48 durch und dokumentiert alle Arbeitsschritte revisionssicher – als Grundlage für Gewährleistung, Betrieb und spätere Erweiterungen.
Dokumentation schützt langfristig
Eine vollständige Trassendokumentation mit Kabelverläufen, Muffentandorten, Faserbelegung und Messprotokollen ist nicht nur bei der Abnahme entscheidend. Sie beschleunigt im Störungsfall die Fehlersuche erheblich und schützt vor Folgekosten durch unnötige Tiefbauarbeiten.
OTDR-Messung: Qualitätssicherung nach der Montage
Jede fertig montierte LWL-Strecke wird mit einem optischen Zeitbereichsreflektometer, kurz OTDR, vermessen. Das Gerät sendet kurze Lichtimpulse in die Faser und wertet das Rückstreusignal aus. So lassen sich Spleißdämpfung, Steckerdämpfung und eventuelle mechanische Beschädigungen präzise lokalisieren – auch über viele Kilometer Kabelstrecke hinweg.
Das Messprotokoll zeigt für jede Einzelfaser die Dämpfungswerte, die Position aller Verbindungspunkte und etwaige Auffälligkeiten im Faserverlauf. Abweichungen von den Sollwerten werden noch vor der Abnahme behoben. Mehr über unsere messtechnischen Verfahren erfahren Sie auf der Seite zur
OTDR-Messung bei GRAEF. Das Ergebnis ist eine vollständig geprüfte und dokumentierte Glasfaserstrecke, die technisch und normativ den Anforderungen des Auftraggebers entspricht.
GRAEF als Partner für LWL-Montage bundesweit
Die GRAEF Gruppe verfügt über langjährige Erfahrung in der Verlegung und Konfektionierung von Lichtwellenleitern – für Industrie, Gewerbe, öffentliche Einrichtungen und den Netzausbau. Das Portfolio umfasst alle relevanten Bereiche: Inhouse-Verkabelung, Außentrassen, Direkterdung und Rohranlagenverlegung. Sämtliche Arbeiten werden durch geschultes Fachpersonal ausgeführt und messtechnisch abgenommen.
Als Teil unseres Portfolios inNetzwerk- und Elektrotechnik verbinden wir LWL-Kompetenz mit dem Blick auf das Gesamtsystem. Die vollständige Übersicht über realisierte Infrastrukturprojekte finden Sie in unserer Referenzübersicht. Für eine unverbindliche Projektanfrage steht unser Team über die Kontaktseite der GRAEF Gruppe zur Verfügung.
Was ist der Unterschied zwischen Schweißspleißung und mechanischer Spleißung?
Bei der Schweißspleißung werden die Faserenden thermisch miteinander verschmolzen. Das Ergebnis sind sehr niedrige Dämpfungswerte, die dauerhaft stabil bleiben. Mechanische Verbinder werden für temporäre oder feldseitig schnell herzustellende Verbindungen eingesetzt, haben aber in der Regel höhere Verluste.
Was bedeutet ZTV 48 bei LWL-Montagen?
Die ZTV 48 ist ein Regelwerk für Tiefbauarbeiten im Bereich der Telekommunikationsinfrastruktur in Deutschland. Es legt Mindestanforderungen für Trassenführung, Kabelschutz, Kennzeichnung und Dokumentation fest und ist bei öffentlichen Auftraggebern häufig Bestandteil der Ausschreibungsunterlagen.
Was misst eine OTDR-Messung?
Ein OTDR misst die Dämpfung entlang einer Glasfaserstrecke und lokalisiert alle Verbindungspunkte, Spleiße und mechanischen Auffälligkeiten. Das Ergebnis ist ein Messprotokoll, das jede Faser eindeutig dokumentiert und als Abnahmeunterlage dient.
In welchen Regionen führt GRAEF LWL-Montagen durch?
Die GRAEF Gruppe ist bundesweit tätig – für Industrie, Gewerbe und öffentliche Auftraggeber. Ausgangspunkte sind die Standorte Berlin und Detmold.
